中建三局广州汉溪大道项目部--黄泥污水治理工程

浏览量:4643 发布时间:2020-08-22 13:55:44 类型:楼盘 分享:
  • 中建三局广州汉溪大道项目部--黄泥污水治理工程

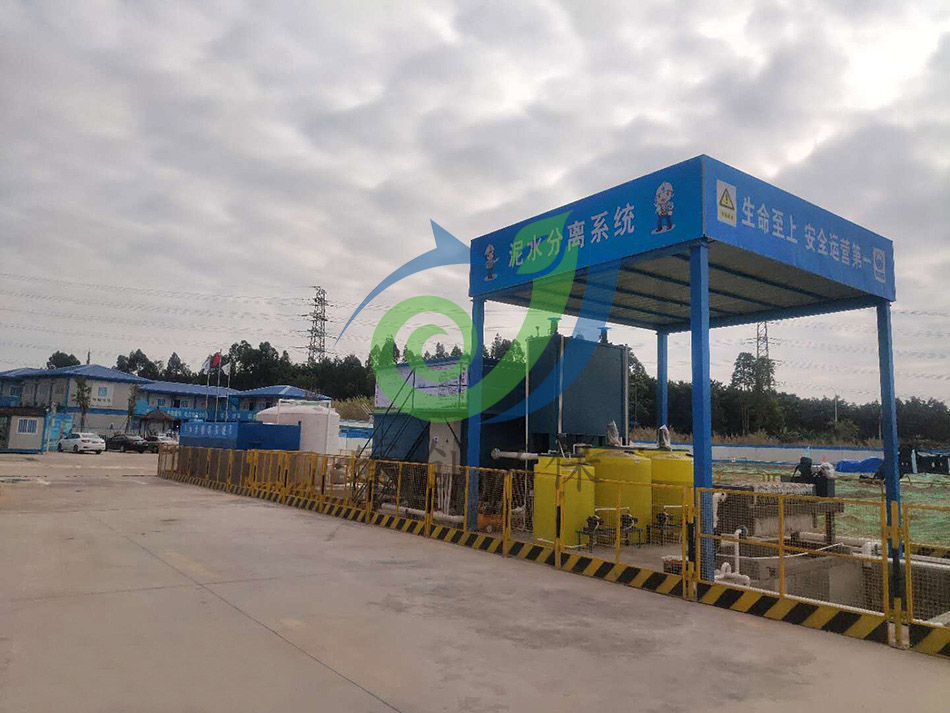

    设备远景1

  • 中建三局广州汉溪大道项目部--黄泥污水治理工程

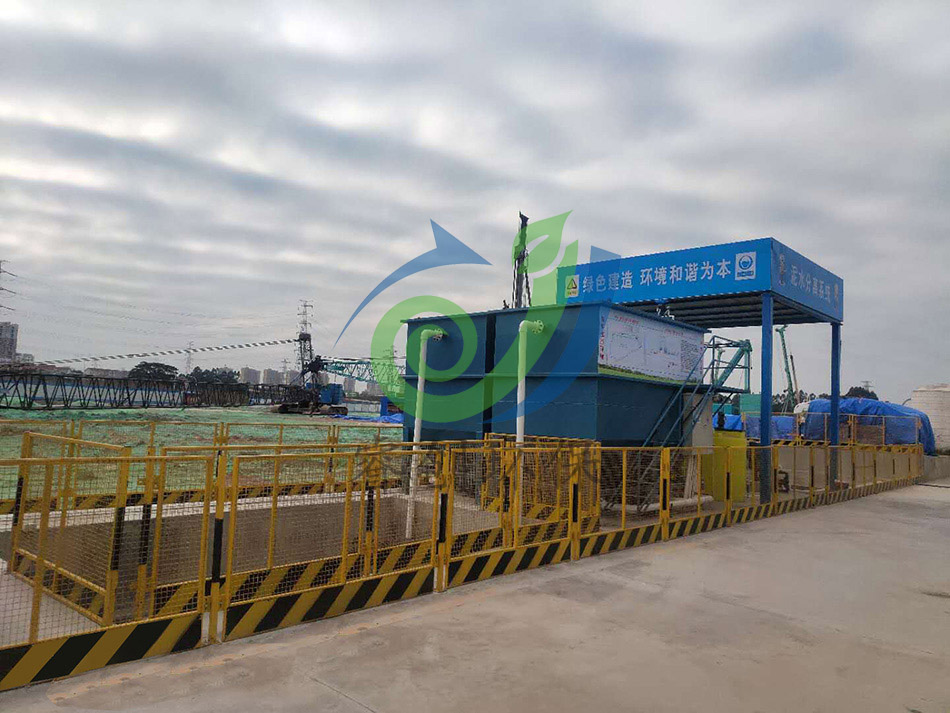

    设备远景2

  • 中建三局广州汉溪大道项目部--黄泥污水治理工程

    设备远景3

  • 中建三局广州汉溪大道项目部--黄泥污水治理工程

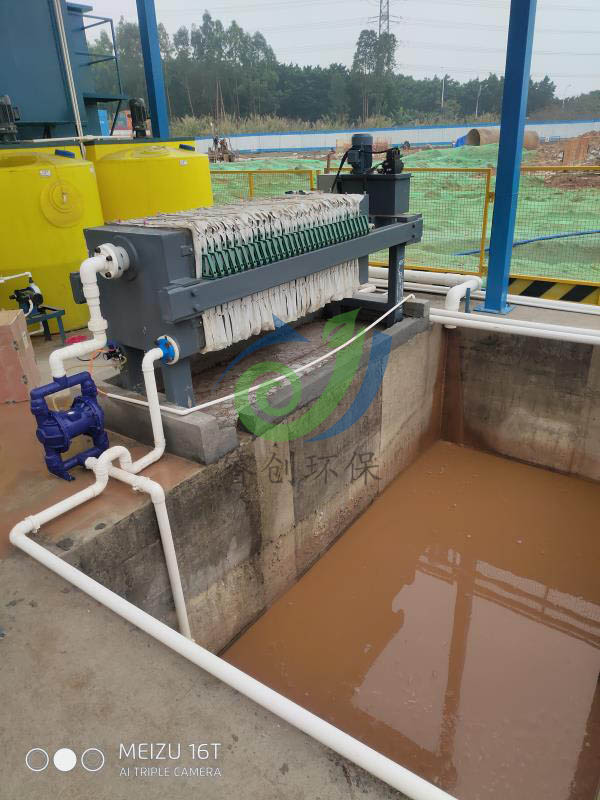

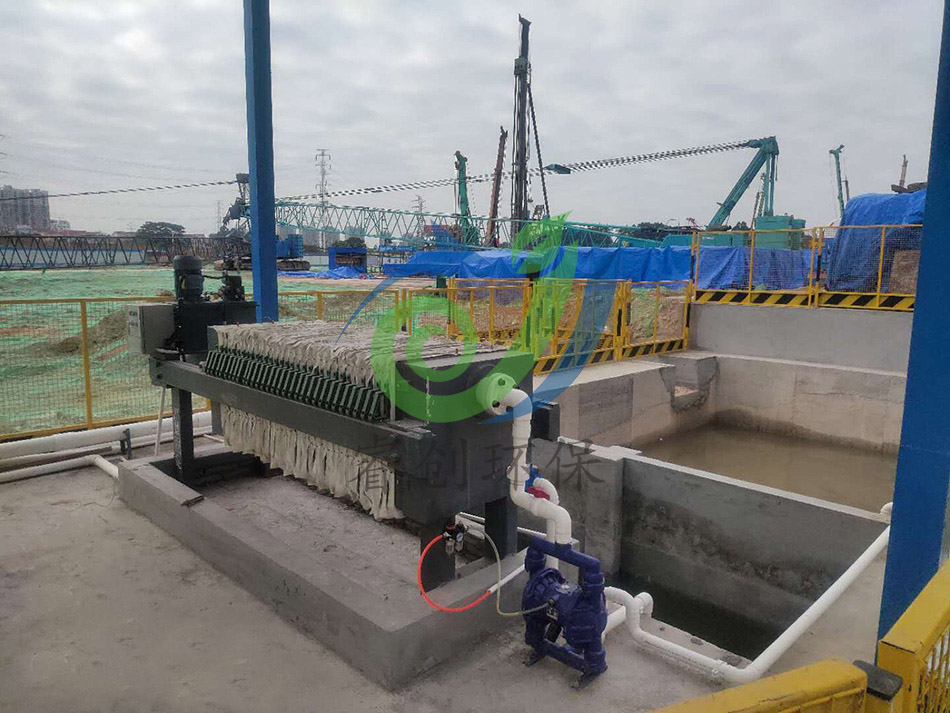

    污泥压滤机

  • 中建三局广州汉溪大道项目部--黄泥污水治理工程

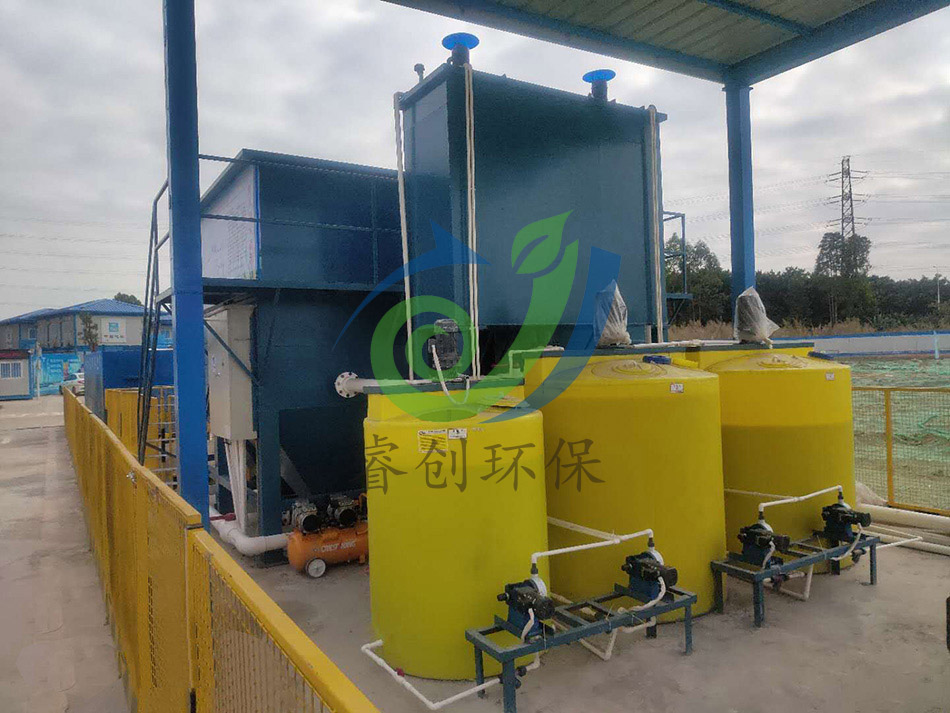

    加药装置

  • 中建三局广州汉溪大道项目部--黄泥污水治理工程

    斜管沉淀池

  • 中建三局广州汉溪大道项目部--黄泥污水治理工程

    处理前污水

  • 中建三局广州汉溪大道项目部--黄泥污水治理工程

    处理后污水

  • 中建三局广州汉溪大道项目部--黄泥污水治理工程

    污泥浓缩池

  • 详细内容

    一、服务时间

        2019年8月

    一、工程背景

        该公司的在施工过程中产生的工地黄泥污水进行收集处理,使污水达到回用要求。

    三、我们是如何解决客户的需求的

       (一)客户的实际情况
        1处理前废水指标:


    序  号

    污染物名称

    指标数值

    1

    pH

    6-9

    2

    SS(mg/l)

    2000

    3

    BOD5(mg/l)

    10

    4

    氨氮(mg/l)

    10


        2、设计原则:

    用低能耗、低运行费用、低基础建设费用、占地少、操作管理稳定方便的处理工艺;
         结合具体情况,在方便施工安装的前提下,力求构筑物布置紧凑,节省占地,合理布置,整体规划,同时考虑处理设备的整体建筑风格与厂区建筑风格相协调一致;
         处理系统性能稳定、不影响原有生产工艺
         设备选型采用质量优良的知名品牌。关键仪器、设备选取进口产品。国产设备优先需要通过ISO9001认证企业的产品,以及国家推荐的节能产品;
         设备布置充分考虑现场具体条件,布局合理,外表美观
         尽量控制工程成本,达到以最少的投资实现最大的环境效益。


       (二)治理工艺设计及耗材
        1、治理工艺设计:

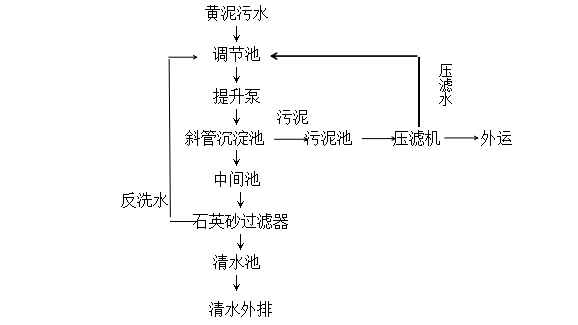

        工艺流程简介:

        本工程工地洗车污水通过管网进入调节池,进行匀质,初沉,将有效的减少污水中的泥沙等杂物堵塞后面管道及相关用电器。废水通过泵送进入混凝反应池,在混凝反应池中先投加PAC,通过机械搅拌使污水与PAC充分混合,在混合的过程中,PAC通过压缩双电层,吸附电中和、吸附架桥、沉淀物网捕等机理作用,使黄泥污水中细微悬浮污泥粒子和胶体离子脱稳,污水中的黄泥粒子及胶体以PAC为核心聚集成大颗粒粒子,增强了沉降性能。然后往污水中投入PAM,通过机械搅拌使污水与PAM充分混合,使之前以PAC为核心的大颗粒粒子形成更大的絮体,由此产生的巨大表面吸附作用,将更多的颗粒聚集在一起,从而大大增强了污泥颗粒的沉降性能。污水通过重力作用,自留进入斜管沉淀池,斜管沉淀池在沉降区域设置许多密集的斜管,使水中悬浮杂质在斜板或斜管中进行沉淀,水沿斜管上升流动,分离出的泥渣在重力作用下沿着斜管向下滑至池底,再集中排出。斜管沉淀池可以提高沉淀效率50~60%,在同一面积上比普通沉淀池提高处理能力3~5倍。斜管沉淀净水法是在泥渣悬浮层上方按装倾角60度的斜管组件,便原水中的悬浮物,固体物或经投加混凝剂后形成的絮体矾花,在斜管底侧表面积积聚成薄泥层,依靠重力作用滑回泥渣悬浮层,继而沉入集泥斗。由排泥管排入污泥池另行处理。上清液逐渐上升至集水管排出,进入中间池,在中间池通过泵送进入砂滤,通过与石英砂进行接触,细小悬浮物被石英砂絮凝、吸附、截留,使污水中的悬浮物大大降低,污水最后进入回用水池进行回用。


        2、工艺设计说明:


        A.主要构筑物设计【甲方负责】


    调节池
        数量:1个
        尺寸:8000×3000×2000mm
        有效深度:1700mm
        结构形式:地埋钢砼
    中间池
        数量:1个
        尺寸:7000×3000×2000mm
        有效深度:1700mm
        结构形式:地埋钢砼
    污泥池
        数量:1个
        尺寸:7000×3000×2000mm
        有效深度:1700mm
        结构形式:地埋钢砼
    回用
        数量:1个(现有)
        尺寸:2000×5000×2000mm
        有效深度:1700mm
        结构形式:钢构


        B.主要设备设计


    混凝反应池
        数量:1个
        型号:RCHN-10.0

        规格:2100×700×1800mm

                  (不含支架高度)

        功率:1.5kw

    斜管沉淀池

    (不含混凝反应部分)

        数量:2个
        型号:RCXG-5.0

        规格:3500×2000×3200mm

                 (不含平台及步梯)

        处理量:5m³/h
    污水泵
        数量:2个(一备一用)
        型号:WQD10-9-0.75
        流量:10m³/h
        扬程:9m
        功率:0.75kw
    液位计
        数量:2个
        材质:SUS304
    PAC搅拌投药装置
        数量:2个(一备一用)
        产品型号:JBC-10.0
        功率:1.47kw
        材质:水下部分SUS304
    PAM搅拌投药装置
        数量:1个(计量泵一用一备)
        产品型号:JBM-10.0
        功率:0.87kw
    精密PH计
        数量:1个
        型号:PC-75
    砂滤罐
        数量:1个
        型号:RCSL-10.0
        流量:10.0m³/h
        材质:玻璃钢
    砂滤泵
        数量:2个(一备一用)
        型号:IFX40
        流量:10m³/h
        扬程:8m
        功率:0.75kw
    压滤机
        数量:1个
        型号:XAY8/500-UB
        尺寸:2240×680×1060
        过滤面积:8㎡
        功率:1.5kw
    隔膜泵
        数量:1个
        型号:QBK-40
        最大流量:140L/min
        吸程:5m
        出口最大压力:6.9BAR
        最大空气消耗量:600L/min
    空压机
        数量:1个
        型号:2X3000W-50L
        排气量:280L/min
        功率:3kw


        C.设备耗材:如下


    设备功耗表


    序号

    设备名称

    安装

    数量

    ()

    使用

    数量()

    备用

    数量()

    安装

    负荷

    (Kw)

    运行

    负荷

    (Kw)

    运行

    时间

    H

    耗电量

    (kw.h/d)

    1

    潜污泵

    2

    1

    1

    0.75

    0.6

    24

    16.2

    2

    混凝反应池

    1

    1

    0

    1.5

    1.2

    24

    28.8

    3

    PAC投药搅拌装置

    2

    1

    1

    1.47

    1.176

    24

    28.22

    4

    PAM投药搅拌装置

    1

    1

    0

    0.87

    0.648

    24

    15.55

    4

    砂滤泵

    2

    1

    1

    0.75

    0.6

    24

    14.4

    5

    压滤机

    1

    1

    0

    1.5

    1.2

    0.1

    0.12

    6

    空压机

    1

    1

    0

    3.0

    2.4

    12

    28.8



    合计:







    9.84





    132.09


        D.设备运行费用估算

        1.动力消耗
        工程总运行功率约132.09Kw/d,电费按1.1元/度计算。
        每天电费为:132.09×1.1=145.30元。


        2. 药剂消耗
        黄泥污水药剂投加费用如下:
        混凝剂:0.8kg/m³×2.4元/kg=1.92元/m³
        助凝剂:0.008kg/m³×28元/kg=0.224元/m³
        则总投药费用为:(1.92+0.224)×240=514.56元/m³
        本药剂用量是按当时取样的实际用药量计算,根据甲方提供资料,当时沉淀池已经停留多天,底下沉渣相对较多,故本用药量相对较高,实际用药量应比实验用量小,具体用药量在调试中确定。


        3.耗材损耗
        滤布平均每一年更换一次,每次更换费用为3500元,每年使用天数按300天算,则每天费用11.66元。


        4.人工费
        此处理站自动化程度较高,操作简单,可让原有生产岗位员工兼职,工资算在员工原有工资上。


        5.运行费用
        综上,日运行费用为145.30+514.56=659.86元


        6.经济分析
        广州自来水价格按第三阶梯5.83元/m³则每天能产生经济效益为:240×5.83×85%-671.53=517.79元

    四、处理效果

        根据甲方要求,污水工程回用执行《城市污水再生利用城市杂用水水质》(GBT18920-2002)建筑施工标准,具体指标如下:


        处理后废水指标:


    序  号

    污染物名称

    指标数值

    1

    pH

    6.0-9.0

    2

    SS(mg/l)

    1000

    3

    BOD5(mg/l)

    15

    4

    氨氮(mg/l)

    20
